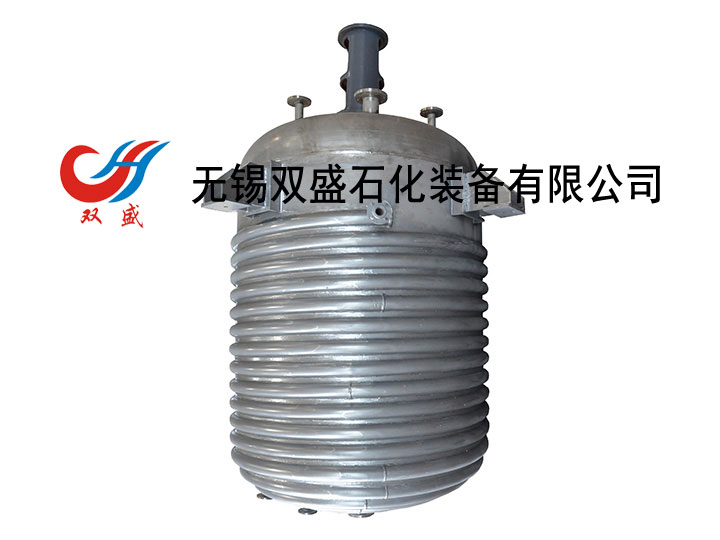

外盘管反应锅500~20000L

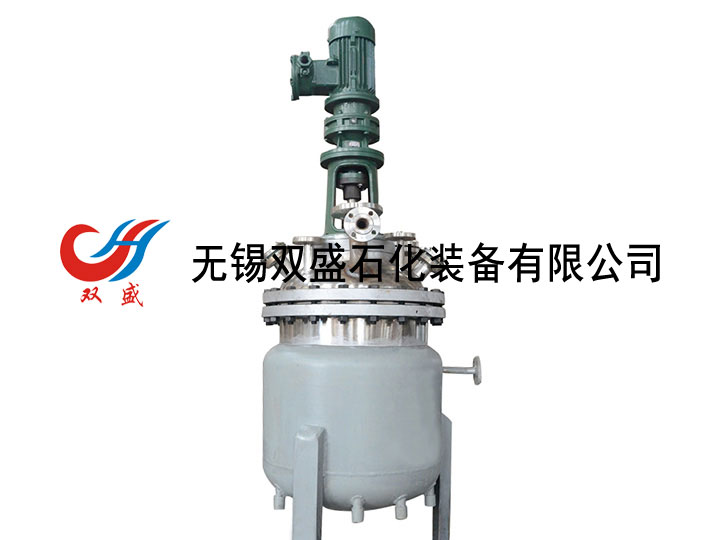

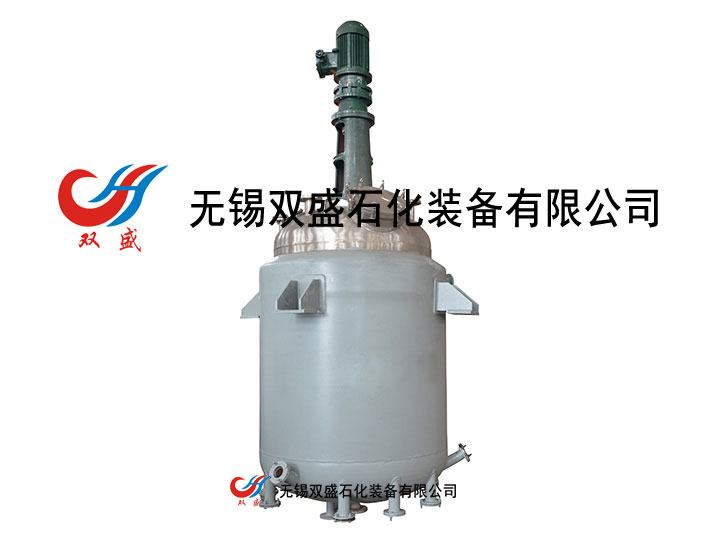

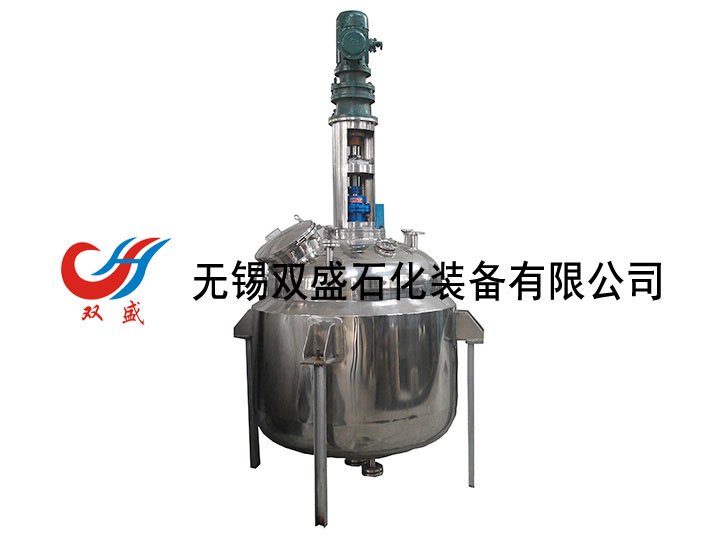

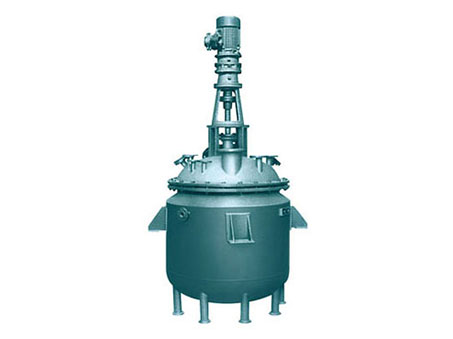

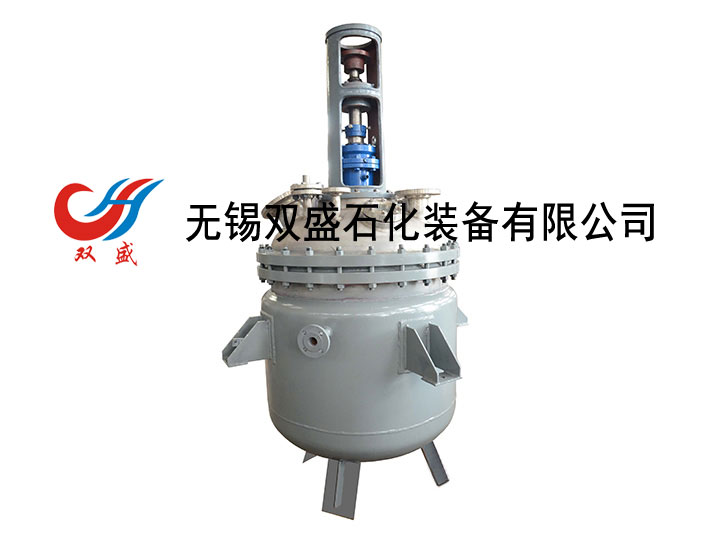

反应釜30L~50000L



概述
       电加热、蒸汽加热反应锅,工艺先进、结构合理、经久耐用,具有耐高温、耐腐蚀、传热怏、适应温差大等优点,以广泛为医药、化工、颜料、食品、科研等单位所采用。本厂生产的规格、品种齐全。特殊规格或特殊要求可来图定制或代为设计制造。
外盘管技术参数
规格 公称容量
(L)
筒体直径
(毫米)
外盘管热面积
(m²)
内盘管热面积
(m²)
电动机动率
(kw)
500L 500 900 2.438 2 2.2
1000L 1000 1100 2.867 2.6 4
1500L 1500 1200 3.537 3.1 4
2000L 2000 1300 4.165 3.8 5.5
3000L 3000 1500 5.569 5.4 7.5
6000L 6000 1800 10.323 8.7 15
10000L 10000 2200 50.345 10.9 22
20000L 22000 2400 101.679 13.8 55

蒸汽加热不锈钢反应锅主要技术参数
规格 L 内筒直径Φ MM 夹套直径Φ MM 电动机功率 KW 减速机型号 搅拌转速 r.p.m
30 400 500 0.6~1.1 M2 60~85
50 500 600 0.6~1.1 M3 60~85
100 550 650 1.1~1.5 M4 60~85
150 600 700 2.2 M6 60~85
200 650 750 2.2 M6 60~85
300 800 900 2.2 M6 60~85
500 900 1000 2.2 M6 60~85
800 1100 1200 4 M8 60~85
1000 1200 1300 4 M8 60~85
1500 1300 1400 4 M8 60~85
2000 1400 1500 4 M8 60~85
2500 1400 1500 7.5 BLB7.5-4-13 90
3000 1400 1500 7.5 BLB7.5-4-13 90
3500 1400 1500 7.5 BLB7.5-4-13 90
4000 1500 1600 7.5 BLB7.5-4-13 63
5000 1600 1700 7.5 BLB7.5-4-13 63
6000 1800 1900 15 BLB7.5-4-13 100
8000 2000 2100 15 BLB7.5-4-13 100
32000 3000 3200 37 BLB450-11-45 50~100

电加热不锈钢反应锅主要技术参数
反应锅规格
(L)
电热功率
(KW)
内锅尺寸
(mm)
夹套尺寸
(mm)
油夹套容量
(L)
外径尺寸
(mm)
减速机
型号
电机
功率
搅拌转速
(转/分)
重量
kg
30L 3×2KW Φ350 Φ550 50 Φ718×1900 M2 0.55KW 85 250
50L 3×2KW Φ400 Φ600 75 Φ824×2015 M3 0.75KW 85 270
100L 6×2KW Φ500 Φ700 130 Φ1004×2120 M4 1.1KW 85 340
200L 6×2KW Φ600 Φ800 150 Φ1104×2120 M4 1.5KW 85 700
300L 6×3KW Φ700 Φ900 180 Φ1208×2495 M4 2.2KW 85 700
500L 9×4KW Φ900 Φ1100 280 Φ1468×2695 M6 2.2KW 85 930
1000L 12×4KW Φ1200 Φ1400 420 Φ1896×3110 M8 4.0KW 85 1610
2000L 15×4KW Φ1400 Φ1600 740 Φ2005×3500 M8 5.5KW 85 2010
3000L 15×4KW Φ1600 Φ1800 1300 Φ2165×3600 M8 7.5KW 85 2590
4000L 15×4KW Φ1700 Φ1900 1500 Φ2265×3800 M10 11KW 85 3160
5000L 18×5KW Φ1800 Φ2000 1800 Φ2370×4000 M10 15KW 85 4100
6000L   Φ2000 Φ2200 1900 Φ2570×4700 M10 15KW 85 4500
8000L   Φ2200 Φ2400 2100 Φ2900×4700 M12 18.5KW 85 6170
10000L   Φ2400 Φ2600 2400 Φ3150×4900 M12 18.5KW 85 7050
