薄膜蒸发器
当前位置:主页 > 产品中心 > 薄膜蒸发器
概述
基础:
       根据混合液中两种不同沸点的物料进行分离。在这里,产品的热分离归诸于刮膜蒸发器的机械力产生薄膜和高速湍动。

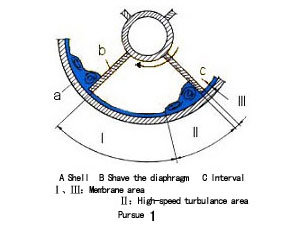

       当待处理物料进入刮膜蒸发器后,首先和转子上的布料器相接触,并被均匀地分配到内筒壁,然后靠第一组刮膜片加速并立即在加热面上形成(0.5~3.5mm)的液膜;在每一组刮膜片前端(II区)的流体形成一个涡流,在加热面和叶片顶部之间间隙里的流体被非常高地湍动,并导致强烈传热和传质,甚至高粘度产品在这湍动下产生高的热传递系数。

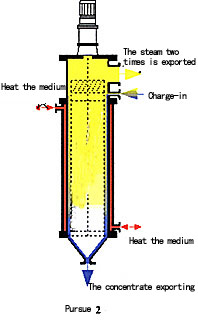

立式刮膜蒸发器的工作原理:
       由带夹套加热的垂直圆筒体及转子等部件组成。待处理物料被连续不断地从位于加热夹套上部进入蒸发器,经位于进料口处的布料器将其分配到垂直筒体内壁,这时物料被刮膜片加速并立即在加热面上形成一个湍流薄膜,以螺旋状向下推进。
       在此过程中,旋转的刮膜器保证液膜的均匀和连续,并阻止液膜在加热面结焦、结垢。轻组份料(低沸点)被蒸发形成蒸汽流上升、经汽液分离器进行汽液分离;在这里产生的液滴或泡沫被击碎并 返回到蒸发器布料口;分离后的汽体流向蒸发器的顶部和二次蒸汽出口相联的外置冷凝器或下道工序。
       重组份(高沸点)沿着加热面以螺旋型轨道流向蒸发器底部(大约几秒)从出口排出。
       对于特殊的应用,二次蒸汽和液膜可以顺流。

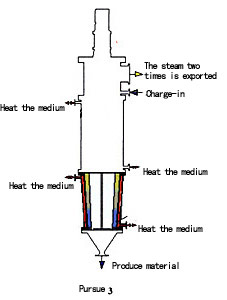

立式圆锥型刮膜蒸发器的工作原理:
       立式圆锥型薄膜蒸发器的工作原理和卧式圆锥型薄膜蒸发器相类似。

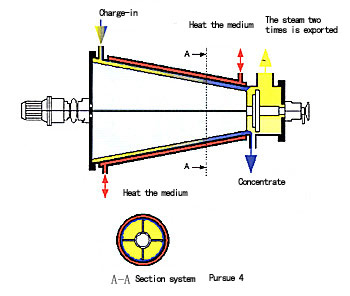

卧式刮膜蒸发器工作原理:
       物料从大直径端连续不断地进入卧式蒸发器,被刮膜片加速和分配并立即在加热面上形成一个薄的流动膜。
       圆锥型薄膜蒸发器,依赖于转子施于物料一个离心力,这离心力有两个有效力,一个垂直于加热面,另一个朝大直径端体的方向(注意:相同的结果同样出现在垂直圆锥型薄膜蒸发器里)依靠这些力产生物料加速,而且进入的物料保证加热面充分潮湿,不依赖于蒸发比或进料速度。因此,局部物料过热和热降解被减少或完全消除。
       在此过程中,轻组份(低沸物)顺流(和液膜同向)穿过卧式薄膜蒸发器进入汽液分离器,在此处经汽液分离所产生的液滴和泡沫被击碎进入液相(高沸物),被分离后的汽体进入外置冷凝器或下道工序;重组份(高沸物)沿着加热壁面爬升到小端出口排出。
